خطوط سحب الأسلاك الجافة
خطوط سحب الأسلاك الجافة بالقوالب
Catalog Request
Back to Products

تقوم CSM METALURJI بتصميم وتصنيع آلات سحب الأسلاك القادرة على معالجة قضبان الأسلاك حتى قطر 16.00 مم، مع إمكانية الوصول إلى قطر نهائي للسلك يبلغ 0.30 مم وما دون. كما يمكن أن تصل سرعة السحب إلى 40 م/ثانية.

تُصنع الآلات بهيكل قوي وتصميم معياري يسهّل عمليات النقل والتركيب. ويتم تصميم أغطية الحماية مع مراعاة كفاءة التشغيل ومتطلبات السلامة المهنية. ووفقاً لاحتياجات الإنتاج، يمكن تصنيع البلوكات الأولى بنظام تجميع عمودي OTO Type، بينما يمكن تصنيع البلوك الأخير بشكل عمودي أو مائل أو بنظام Stripper Block.

كما تقدم CSM METALURJI حلول آلات مزودة بميكرو كاسيت لإنتاج أسلاك الفولاذ منخفضة وعالية الكربون. ويمكن تصنيع علب القوالب بتبريد مباشر بالماء، وبقوالب ثابتة أو دوارة. ولإنتاج الأسلاك اللامعة، يمكن تصميم علبة الصابون في البلوك الأخير بشكل خاص لاستخدام الصابون السائل.

تُصنع بلوكات السحب من فولاذ مصبوب بدرجة 4140. وبعد عملية التقسية بالحث، يتم تغليفها بكربيد التنجستن وصقلها، مما يضمن عمراً تشغيلياً طويلاً وأداءً عالياً.

يمكن تصنيع بلوكات سحب الأسلاك بأنظمة تبريد هواء-ماء أو تبريد بالماء فقط. ويتم استخدام مواد مقاومة للتآكل في نظام التبريد بالماء، كما تُستخدم أنظمة فرامل هوائية في البلوكات. ويتم تجهيز محركات التشغيل لتكون متوافقة مع أنظمة الإنكودر، بينما يمكن تزويد مخفضات السرعة بمضخات زيت داخلية أو خارجية.

يمكن إنتاج آلات سحب الأسلاك من CSM METALURJI بأنظمة قابلة للتبديل بين القوالب والميكرو كاسيت. وتُستخدم في الميكرو كاسيت بكرات عالية الجودة من كربيد التنجستن، مما يتيح إنتاجاً مستمراً يصل إلى 5,600 طن عند قطر 1.80 مم باستخدام سلسلة واحدة من الميكرو كاسيت. كما يمكن تجهيز الآلات ببنية تحتية لدوران المياه مدعومة بنظام Chiller ونظام تشحيم أوتوماتيكي لاستخدام الميكرو كاسيت.

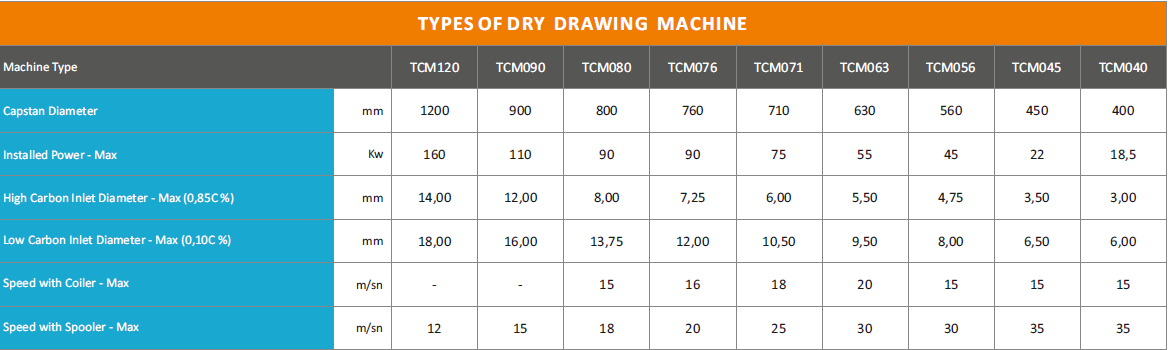

Technic Information

الطراز

قطر طبلة السحب (مم)

القدرة (كيلوواط)

أقصى قطر دخول، فولاذ عالي الكربون (مم)

أقصى قطر دخول، فولاذ منخفض الكربون (مم)

TCM120

1200

160

14.00

18.00

TCM090

900

110

12.00

16.00

TCM080

800

90

8.00

13.75

TCM076

760

90

7.25

12.00

TCM071

710

75

6.00

10.50

TCM063

630

55

5.50

9.50

TCM056

560

45

4.75

8.00

TCM045

450

22

3.50

6.50

TCM040

400

18.5

3.00

6.00



السرعة القصوى

الطراز

مع آلة لف الحلقات (م/ث)

مع آلة اللف على البكرات (م/ث)

TCM120

-

12

TCM090

-

15

TCM080

15

18

TCM076

16

20

TCM071

18

25

TCM063

20

30

TCM056

15

30

TCM045

15

35

TCM040

15

35
